GETECH – Hệ thống cắt bo mạch tự động
Dòng máy cắt GSR Standalone được thiết kế với hiệu suất cao và chi phí hợp lý cung cấp giải pháp cắt/depanel PCB. Thiết bị cho phép cắt liên tục không dừng với phần mềm than thiện với người dùng cho phép người sử dụng làm chương trình chỉ trong vài phút. Những linh kiện chính được bảo vệ khỏi bám bụi và chất bẩn nhằm tăng hiệu quả hoạt động và tuổi thọ của thiết bị.
Các model cung cấp
| Thông số kỹ thuật | |
|---|---|
| Panel size | 350mm x 350mm |
| Panel thickness | 0.4 mm – 3.0 mm |
| (Option: 0.4 mm – 8.0 mm with 0.5 kW Spindle) | (Option: 0.4 mm – 8.0 mm with 0.5 kW Spindle) |
| Panel component height | Top max. 12 mm |
| Bottom max. 25 mm (standard) / 50 mm (option) | Bottom max. 25 mm (standard) / 50 mm (option) |
| Non-routing speed | 1000mm/sec |
| Accuracy or repeatability | ±0.1 mm straight lines, curves and interpolated profiles |
| Cutting speed | 100 mm/sec max (depending on material, cutting quality & tool diameter) |
| Machine dimensions | 1300 mm x 1300 mm x 1700 mm |
| Additional machine information | It is available in many configurations, offering twin and single table sizes, vacuum fixtures and dual head spindles. |
GSR1200 là thiết bị cắt bo mạch tự động được thiết kế đặc biệt để cắt (depanel) các PCB có kích thước 350mm x 350mm thành các đơn vị riêng lẻ. Nó có khả năng đạt tốc độ lên tới 100mm/s và tốc độ định vị là 1000mm/s. Thiết bị có hai trạm làm việc cho phép cắt liên tục mà không bị dừng trong quá trình tải và dỡ PCB. Hệ thống trục servo vượt trội cung cấp khả năng tăng tốc/giảm tốc cao, giảm thời gian chu kỳ (tăng sản lượng sản xuất) đồng thời duy trì độ chính xác cắt cao.
Sử dụng camera CCD có độ phân giải cao và phần mềm dựa trên Windows thân thiện với người dùng GSR cho phép người dùng lập trình các đường cắt trong vài phút. Cũng không có giới hạn về số lượng chương trình được lưu trữ. GSR1200 sử dụng các bộ phận chất lượng cao và kết cấu thép hàn để đảm bảo độ cứng và hiệu suất cao. Tất cả các trục và thanh dẫn tuyến tính được sử dụng đều được bảo vệ khỏi bụi bẩn để tăng tuổi thọ và hiệu suất.
Các tính năng chính:
- Hai trạm làm việc
- Cắt tốc độ cao
- Tải/dỡ tấm PCB thủ công
- Camera độ phân giải cao
- Cố định chắc chắn và thay thế dễ dàng
- Có sẵn các đồ gá đa năng/chuyên dụng và bộ nâng kẹp trên cùng
- Tủ bảo vệ an toàn có vách ngăn bên trong
- Độ chính xác và chất lượng cắt cao
- Hệ thống hút chân không kép mạnh mẽ
- Phần mềm thân thiện với người dùng
- Chứng nhận CE (tùy chọn)
| Thông số kỹ thuật | |
|---|---|
| Panel size | 500 mm x 500 mm (19.6” x 19.6”) |
| Panel thickness | 0.4mm – 8.0mm |
| Panel component height | Top max. 12 mm |
| Bottom max. 25 mm (standard) / 50 mm (option) | Bottom max. 25 mm (standard) / 50 mm (option) |
| Non-routing speed | 1000mm/sec |
| Accuracy or repeatability | ±0.1 mm straight lines, curves and interpolated profiles |
| Cutting speed | 100 mm/sec max (depending on material, cutting quality & tool diameter) |
| Machine dimensions | 1700mm x 1570mm x 1700mm |
| Additional machine information | It is available in many configurations, offering twin and single table sizes, vacuum fixtures and dual head spindles |
GSR1280 là hệ thống cắt bo mạch độc lập được thiết kế đặc biệt để cắt (depanel) các bảng mạch lớn có kích thước lên đến 500mm x 500mm thành các đơn vị riêng lẻ. Thiết bị có khả năng đạt tốc độ lên tới 100mm/s và tốc độ định vị là 1000mm/s. Có hai bàn làm việc cho phép cắt liên tục mà không bị dừng trong quá trình tải và dỡ PCB. Hệ thống trục servo vượt trội cung cấp khả năng tăng tốc/giảm tốc cao, giảm thời gian chu kỳ (tăng sản lượng sản xuất) đồng thời duy trì độ chính xác cắt cao.
Sử dụng camera CCD có độ phân giải cao và phần mềm dựa trên Windows thân thiện với người dùng GSR cho phép người dùng lập trình các đường dẫn định tuyến trong vài phút. Cũng không có giới hạn về số lượng chương trình được lưu trữ. GSR1280 sử dụng các bộ phận chất lượng cao và kết cấu thép hàn để đảm bảo độ cứng và hiệu suất cao. Tất cả các trục và thanh dẫn tuyến tính được sử dụng đều được bảo vệ khỏi bụi bẩn để tăng tuổi thọ và hiệu suất
Các tính năng chính:
- Hai trạm làm việc
- Cắt tốc độ cao
- Dỡ/tải PCB thủ công
- Camera độ phân giải cao
- Cố định chắc chắn và thay thế dễ dàng
- Có sẵn các đồ gá đa năng/chuyên dụng và bộ nâng kẹp trên cùng
- Tủ bảo vệ an toàn có vách ngăn bên trong
- Độ chính xác và chất lượng cắt cao
- Hệ thống chân không kép mạnh mẽ
- Phần mềm thân thiện với người dùng
- Chứng nhận CE (tùy chọn)
| Thông số kỹ thuật | |
|---|---|
| Panel size | 610 mm x 610 mm (24” x 24”) |
| Panel thickness | 0.4mm – 8.0mm |
| Panel component height | Top max. 12 mm |
| Bottom max. 25 mm (standard) / 50 mm (option) | Bottom max. 25 mm (standard) / 50 mm (option) |
| Non-routing speed | 1000mm/sec |
| Accuracy or repeatability | ±0.1 mm straight lines, curves and interpolated profiles |
| Cutting speed | 100 mm/sec max (depending on material, cutting quality & tool diameter) |
| Machine dimensions (W x D x H) | 1300mm x 1745mm x 1700mm |
| Additional machine information | It is available in many configurations, offering twin and single table sizes, vacuum fixtures and dual head spindles |
GSR1280 là hệ thống cắt bo mạch độc lập được thiết kế đặc biệt để cắt (depanel) các bảng mạch lớn có kích thước lên đến 500mm x 500mm thành các đơn vị riêng lẻ. Thiết bị có khả năng đạt tốc độ lên tới 100mm/s và tốc độ định vị là 1000mm/s. Có hai bàn làm việc cho phép cắt liên tục mà không bị dừng trong quá trình tải và dỡ PCB. Hệ thống trục servo vượt trội cung cấp khả năng tăng tốc/giảm tốc cao, giảm thời gian chu kỳ (tăng sản lượng sản xuất) đồng thời duy trì độ chính xác cắt cao.
Sử dụng camera CCD có độ phân giải cao và phần mềm dựa trên Windows thân thiện với người dùng GSR cho phép người dùng lập trình các đường dẫn định tuyến trong vài phút. Cũng không có giới hạn về số lượng chương trình được lưu trữ. GSR1280 sử dụng các bộ phận chất lượng cao và kết cấu thép hàn để đảm bảo độ cứng và hiệu suất cao. Tất cả các trục và thanh dẫn tuyến tính được sử dụng đều được bảo vệ khỏi bụi bẩn để tăng tuổi thọ và hiệu suất
Các tính năng chính:
- Hai trạm làm việc
- Cắt tốc độ cao
- Dỡ/tải PCB thủ công
- Camera độ phân giải cao
- Cố định chắc chắn và thay thế dễ dàng
- Có sẵn các đồ gá đa năng/chuyên dụng và bộ nâng kẹp trên cùng
- Tủ bảo vệ an toàn có vách ngăn bên trong
- Độ chính xác và chất lượng cắt cao
- Hệ thống chân không kép mạnh mẽ
- Phần mềm thân thiện với người dùng
- Chứng nhận CE (tùy chọn)
| Thông số kỹ thuật | |
|---|---|
| Panel size | 910mm x 610mm |
| Panel thickness | 0.4mm – 8.0mm |
| Panel component height | 12mm (Subjected to review) |
| Non-routing speed | 1000mm/sec |
| Accuracy or repeatability | ±0.1 mm |
| Cutting speed | 100mm/sec max |
| Machine dimensions (W x D x H) | 1620mm x 1745mm x 1700mm |
| Additional machine information | It is available in many configurations, offering twin and single table sizes, vacuum fixtures and dual head spindles |

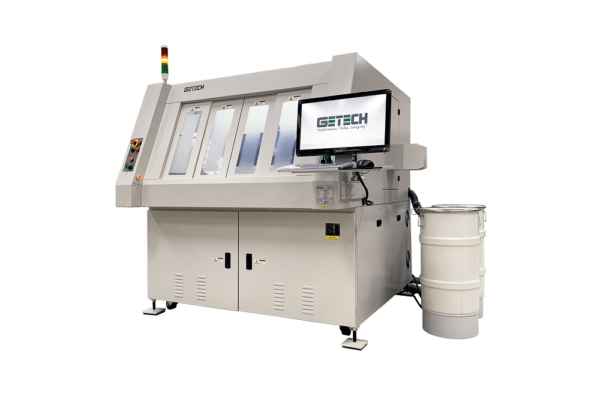

GSR1290 là hệ thống cắt bo mạch độc lập với một trạm cắt trạm duy nhất có thể xử lý các kích thước bảng mạch lớn lên tới 910mm x 610mm (35,5” x 24,0”).
Các hệ thống cắt bo mạch độc lập sê-ri GSR được thiết kế để trở thành giải pháp hiệu suất cao và tiết kiệm chi phí nhằm đáp ứng các yêu cầu cắt bảng mạch PCB của bạn.
Hệ thống cho phép cắt liên tục mà không bị dừng, tích hợp phần mềm thân thiện với người dùng cho phép người dùng lập trình các đường định tuyến trong vòng vài phút. Các thành phần chính được bảo vệ khỏi bụi bẩn để tăng hiệu suất và tuổi thọ của máy.
Các tính năng chính:
- Cắt tốc độ cao
- Camera độ phân giải cao
- Tải/dỡ thủ công
- Bộ phận cố định chắc chắn và có thể thay thế dễ dàng
- Đồ gá đa năng/chuyên dụng có sẵn
- Tủ bảo vệ an toàn có vách ngăn bên trong
- Độ chính xác và chất lượng cắt cao
- Hệ thống hút chân không kép mạnh mẽ
- Phần mềm thân thiện với người dùng
- Chứng nhận CE (tùy chọn)
| Thông số kỹ thuật | |
|---|---|
| anel size | 550mm x 585mm |
| Panel thickness | 0.4mm – 8.0mm |
| Panel component height | 12mm (Subjected to review) |
| Accuracy or repeatability | ±0.1 mm |
| Machine dimensions (W x D x H) | 1670 mm x 1620 mm x 1700 mm |

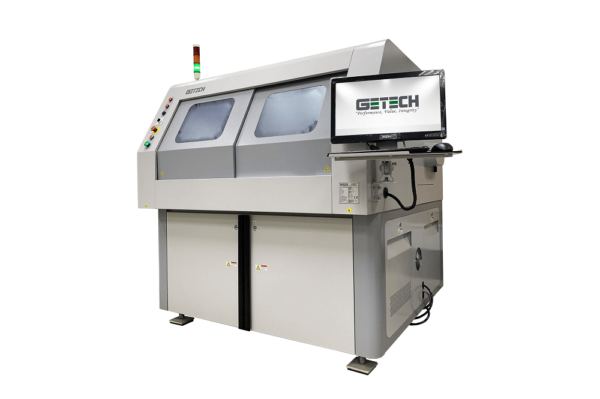

GSR2280 là hệ thống cắt bo mạch độc lập với hai trạm cắt và được biết đến là máy cắt bo mạch nhanh nhất thế giới với tốc độ chu kỳ chỉ 0,3 giây trên mỗi tab.
Thiết bị có thể cắt các PCB lớn hơn với kích thước điều khiển tối đa là 550mm x 585mm (21,5” x 23”).
Được trang bị Giao diện người dùng đồ họa mới của Getech, “Di chuyển, Dạy & Cắt”, GSR có trải nghiệm lập trình trực quan thân thiện với người dùng để điều khiển máy nhanh chóng và chính xác.
Các tính năng chính:
- Hai trạm làm việc
- Tốc độ cắt cao
- Độ chính xác và chất lượng cắt cao
- Tải/dỡ PCB thủ công
- Cửa trượt tự động
- Có sẵn các đồ gá đa năng hoặc chuyên dụng và bộ nâng kẹp trên cùng
- Tủ bảo vệ an toàn có vách ngăn bên trong
- Bộ phận Cố định chắc chắn và có thể thay thế dễ dàng
- Máy ảnh độ phân giải cao
- Hệ thống hút chân không kép mạnh mẽ
- Chứng nhận CE (tùy chọn)
Các lĩnh vực ứng dụng chính
- Điện tử
- Máy móc & Sản xuất
- Bán dẫn, điện mặt trời và điện tử
Brand
Getech Automation was established in 1992 to focus on developing and manufacturing machines and systems to meet key needs of the PCBA and Semi-conductor industries. Today Getech has evolved to become a major producer of machinery and automation systems used by the Tech Manufacturing Industry. Getech operates in a number of Electronics Manufacturing, Electronics Test Automation, Healthcare Automation and Industrial Storage and Retrieval Systems. With global sales and support and logistics structures totally focused on developing on-going value added relationships.
