Biolin – Cân vi lượng tinh thể thạch anh – Thiết bị QCM-D
QSense® là giải pháp QCM-D cao cấp, hàng đầu thế giới, là công cụ phân tích độ nhạy bề mặt thời gian thực. Công cụ này theo dõi các tương tác trên các bề mặt cảm biến với độ phân giải ở cấp độ nano. Hệ thống QCM-D có thể cung cấp dữ liệu chuyên sâu, độc đáo, có thể tái tạo với năng suất cao và dễ sử dụng trong quá trình thực hiện.
Hệ thống Biolin QCM-D cho phép hiểu biết cơ bản về các quy trình, dấu hiệu sớm về kết quả thực tế và khả năng tối ưu hóa sản phẩm và quy trình trong các điều kiện xác thực.
Thông số kỹ thuật
| Phạm vi đo và công suất | Pro | Analyzer | Explorer | Initiator | |
|---|---|---|---|---|---|
| Kênh đo | 8 | 4 | 1 | 1 | |
| Khoảng nhiệt độ hoạt động | 4 to 70°C, 4 to 150°C using accessory chamber (QSense High Temperature chamber) | 15 to 65°C, 4 to 150°C using accessory chamber (QSense High Temperature chamber) | 15 to 65°C, 4 to 150°C using accessory chamber (QSense High Temperature chamber) | 20 to 45°C | |
| Đầu dò (dải tần số) | 5 MHz (1-72) | 5 MHz (1-72) | 5 MHz (1-72) | 5 MHz (1-72) | |
| Số sóng hài đo được | 7, cho phép mô hình hóa độ nhớt đầy đủ | 7, cho phép mô hình hóa độ nhớt đầy đủ | 7, cho phép mô hình hóa độ nhớt đầy đủ | 2 | |
| Mẫu và chất lỏng | |||||
| Khối lượng mẫu tối thiểu, chế độ trì trệ | ~ 15 μl ~ 1 μl minimum dispense volume | ~ 40 μl ~ 10 μl using add-on module (QSense Open module) | ~ 40 μl ~ 10 μl using add-on module (QSense Open module) | ~ 40 μl | |
| Minimum sample volume, flow mode | ~ 50 μl | ~ 200 μl | ~ 200 μl | ~ 200 μl | |
| tốc độ dòng chảy | Typical flow rate 20 µl/min. Flow speed range 1-40 µl/min (4 sensors), 1-100 µl/min (1 sensor). | 25-150 μl/min applicable for QSense setup (Peristaltic pump settable to 0-1 ml/min) | 25-150 μl/min applicable for QSense setup (Peristaltic pump settable to 0-1 ml/min) | 25-150 μl/min applicable for QSense setup (Peristaltic pump settable to 0-1 ml/min) | |
| Đặc tính hiệu suất | |||||
| Độ phân giải thời gian tối đa | 100 điểm dữ liệu mỗi giây (mỗi điểm dữ liệu đại diện cho một giá trị f và D) | 300 điểm dữ liệu mỗi giây (mỗi điểm dữ liệu đại diện cho một giá trị f và D) | 300 điểm dữ liệu mỗi giây (mỗi điểm dữ liệu đại diện cho một giá trị f và D) | 4 điểm dữ liệu mỗi giây (mỗi điểm dữ liệu đại diện cho một giá trị f và D) | |
| Sự ổn định lâu dài* | Tần số: < 1 Hz/h Tản nhiệt: <0,15∙10-6 Nhiệt độ: < 0,02 ˚C/h | Tần số: < 1 Hz/h Tản nhiệt: <0,15∙10-6 Nhiệt độ: < 0,02 ˚C/h | Tần số: < 1 Hz/h Tản nhiệt: <0,15∙10-6 Nhiệt độ: < 0,02 ˚C/h | Tần số: < 1 Hz/h Tản nhiệt: <0,15∙10-6 Nhiệt độ: < 0,02 ˚C/h | |
| Kích thước và trọng lượng | |||||
| Đơn vị điện tử HxWxD (cm), W (kg) | 70x67x57, 83 | 18x36x21, 9 | 18x36x21, 9 | 18x36x21, 9 | |
| Buồng đo HxWxD (cm), W (kg) | 70x67x57, 83 | 12x23x34, 8 | 5x10x15, 1 | 5x10x15, 1 | |
| *Độ ổn định nhiệt độ phụ thuộc vào sự thay đổi về mức độ ảnh hưởng của môi trường xung quanh đến việc làm ấm hoặc làm mát buồng. Độ ổn định nhiệt độ quy định có thể không đạt được nếu nhiệt độ phòng thay đổi quá ± 1° C, nếu có gió lùa hoặc nguồn nhiệt ở gần. Tất cả các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước. | |||||
Các dòng cung cấp
Biolin QSense Pro là một thiết bị hoàn toàn tự động, được thiết kế để thực hiện phân tích QCM-D quy mô lớn.
QSense Pro cung cấp dữ liệu chất lượng cao và kết quả tái tạo được với hoạt động không phụ thuộc vào người dùng. Điều này giúp tăng cường hiệu suất và độ chính xác trong việc nghiên cứu và phân tích các hệ thống phức tạp.
Với QSense Pro, bạn có thể dễ dàng lập trình các phép đo trong phần mềm và kiểm soát dòng chảy chính xác cao đảm bảo sử dụng mẫu hiệu quả. Điều này giúp tối ưu hóa quy trình nghiên cứu và phát triển, đồng thời tiết kiệm thời gian và nguồn lực.
Tính năng nổi trội
- Thông lượng cao: Hệ thống 8 kênh có thể tạo ra rất nhiều dữ liệu mỗi ngày
- Kiểm tra và so sánh các mẫu: 8 kênh và 4 bơm tiêm được điều khiển riêng biệt cho phép đánh giá nhiều mẫu và thông số cùng một lúc
- Kết quả có khả năng tái lặp cao: Hệ thống hoàn toàn tự động giảm thiểu lỗi của con người và tối đa hóa tính độc lập của người dùng
- Tiến hành thí nghiệm ở cả nhiệt độ cao và nhiệt độ thấp: Thiết bị hoạt động với phạm vi nhiệt độ từ 4-70 °C
- Hệ thống có thể được lập trình sẵn và không cần giám sát trong quá trình thử nghiệm
Thiết kế thông minh với 4 mô-đun dòng chảy có thể tháo rời giúp dễ dàng thiết lập các thí nghiệm mới. QSense Analyzer sẽ nhanh chóng trở thành một công cụ không thể thiếu trong phòng thí nghiệm.
Tính năng nổi trội
- Thông lượng cao: Hệ thống có 4 kênh để đo đồng thời, là sự lựa chọn tuyệt vời để thu thập dữ liệu nhanh chóng
- Kiểm tra và so sánh các mẫu: Chạy nhiều mẫu cùng lúc cho phép đánh giá các thông số khác nhau cùng một lúc
- Có khả năng mở rộng thiết lập thử nghiệm: Thêm các buồng và mô-đun phụ kiện để khám phá thêm các cơ hội thử nghiệm, điều kiện đo mở rộng hoặc kết hợp với các kỹ thuật bổ sung
QSense Explorer là một công cụ đa năng nhất, cho phép bạn kết hợp các phép đo QCM-D với các kỹ thuật khác1. Nhờ thiết kế linh hoạt và các mô-đun đo lường tùy chọn, QSense Explorer mở ra nhiều khả năng thí nghiệm.
Tính năng nổi trội
- Tối ưu hóa thử nghiệm có sẵn: Khả năng kết hợp QCM-D với các kỹ thuật khác giúp mở rộng hiểu biết về các quy trình bề mặt của mình
- Nghiên cứu trong nhiều điều kiện khác nhau: Tùy thuộc vào nhu cầu nghiên cứu cụ thể của mình, bạn có thể tạo cấu hình QSense Explorer tương thích với nhiệt độ lên tới 150°C và áp suất pha khí thay đổi.
QSense Initiator có thiết kế vững chắc và tập trung vào các chức năng và chất lượng cơ bản của phân tích QCM-D, tạo ra dữ liệu với độ chính xác tuyệt vời. Thiết bị này dễ dàng thiết lập và bắt đầu sử dụng.
Tính năng nổi trội
- Thiết kế rõ ràng và phần mềm đơn giản
- QSense Initiator hỗ trợ tất cả các chức năng cốt lõi và chất lượng cơ bản của các công cụ QSense
- Nghiên cứu các tương tác một cách định tính: Nhưng không định lượng phim.
- Thử nghiệm trong phạm vi nhiệt độ giới hạn: Bạn đang thực hiện các phép đo trong khoảng 20-45 °C

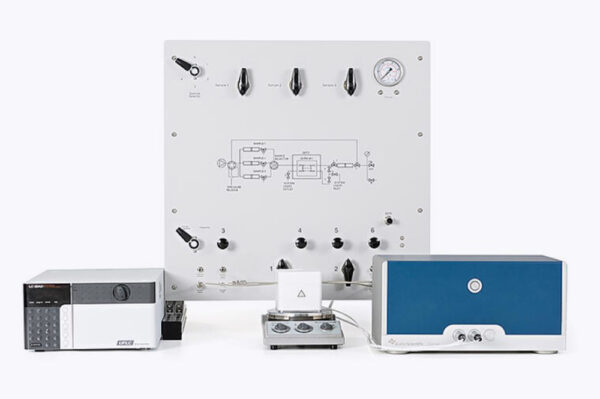

Thiết bị này hỗ trợ các phép đo QCM-D dưới áp suất và nhiệt độ cao trong thiết lập thí nghiệm. Đây là một lựa chọn phù hợp cho các ứng dụng dầu – khí.
Tính năng nổi trội
- Khám phá các điều kiện nhiệt độ cao và áp suất cao: Đối với cấu hình tiêu chuẩn, áp suất và nhiệt độ có thể được đặt ở mức tối đa lần lượt là 200 Bar và 150 °C, nhưng thiết bị cũng có thể được cấu hình theo nhu cầu cụ thể của bạn
- Mở rộng khả năng: Hệ thống được xây dựng dựa trên QSense Explorer mô-đun và linh hoạt, cung cấp nhiều tiện ích bổ sung nếu bạn muốn mở rộng tầm nhìn của mình
| Kênh đo | 1 – 4 |
|---|---|
| Nhiệt độ làm việc | 4 to 70 °C |
| Cảm biến (Khoảng tần số) | 5 MHz (1-72) |
| Số sóng hài đo được | 7, allows for full viscoelastic modeling |

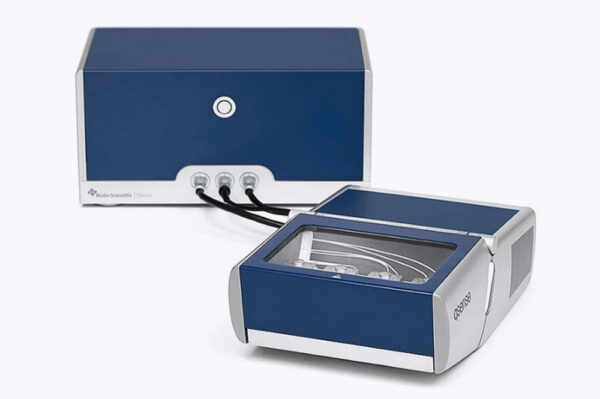

QSense Omni cung cấp cho bạn dữ liệu QCM-D sắc nét hơn và một quá trình làm việc mượt mà trong phòng thí nghiệm. Bạn có thể khám phá những thông tin độc đáo nhanh chóng hơn và đưa ra quyết định dựa trên kết quả đáng tin cậy từ các phép đo được kiểm soát chặt chẽ.
Với QSense Omni, bạn có thể:
- Tăng cường chất lượng dữ liệu: QSense Omni cung cấp dữ liệu QCM-D chính xác và đáng tin cậy, giúp bạn đưa ra quyết định chính xác hơn.
- Tiết kiệm thời gian: QSense Omni giúp tiết kiệm thời gian trong phòng thí nghiệm bằng cách tự động hóa quá trình phân tích.
- Khám phá thông tin mới: QSense Omni giúp khám phá những thông tin độc đáo từ dữ liệu, giúp hiểu rõ hơn về các hiện tượng diễn ra trên bề mặt vật liệu.
QCM-D QSense Pro
QSense Analyzer
QSense Pro – Applications and Instrument
QSense Explorer
Brand
Biolin Scientific là một công ty chuyên cung cấp các thiết bị phòng thí nghiệm cao cấp cho lĩnh vực khoa học bề mặt. Các dòng cung cấp bao gồm QSense, Attension và KSV NIMA1. Những thiết bị này được tùy chỉnh để phân tích các tính chất của màng mỏng và hiện tượng bề mặt tại tỷ lệ nanomet.
